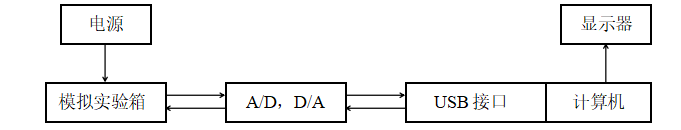

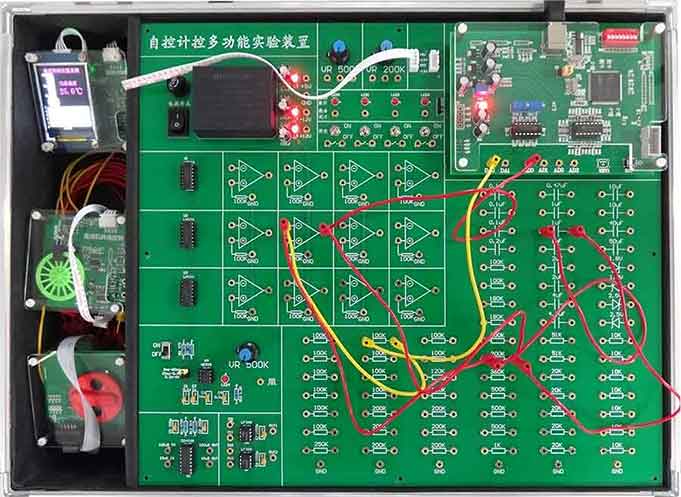

NZJK型自控/計控多功能實驗箱的結構圖如圖所示，該系統中由計算機通過USB接口與自制的A/D、D/A接口板實現信號發生器、示波器的功能，實驗使用非常方便，本系統充分發揮了計算機的優勢，由計算機完成實驗數據的采集、存儲和計算處理，在實驗時就可以將實驗結果與理論分析值進行對比，提***了實驗效率，配套實驗軟件人機界面非常友好，操作簡便，顯著增強了實驗效果。本實驗裝置還具有實驗方案配置靈活、便于擴展其他實驗等優點，由于計算機在不做實驗時也可被充分利用，實際上也節約了設備投資。


　　實驗箱配套開發了虛擬仿真實驗教學軟件，這套軟件面向自控計控多功能實驗裝置進行物理建模，基于京理分析和實體裝置運行數據，完成所有實物實驗在虛擬空間的映射。學生可以在虛擬環境下完成從系統建模、性能分析到控制調節的仿真和模擬，觀察評估不同的與實驗效果。同時，可以在實物裝置平臺上引用虛擬實驗中的參數，輕松復現課程中的實驗內容。這種“虛實對照、以促實”的交互方式，不僅可以顯著提***學生對課程內容的理解應用能力實驗設計與分析能力，同時也為實踐能力培養的自主學習模式提供了可能。本軟的運行使用不依賴特定工具和環境平臺支持，可以方便地在課堂講授、課后練習和實驗預習等環節使用，內容涵蓋自控原理、計機控制、過程控制、現代控制理論等課程的數十個實驗項目。
